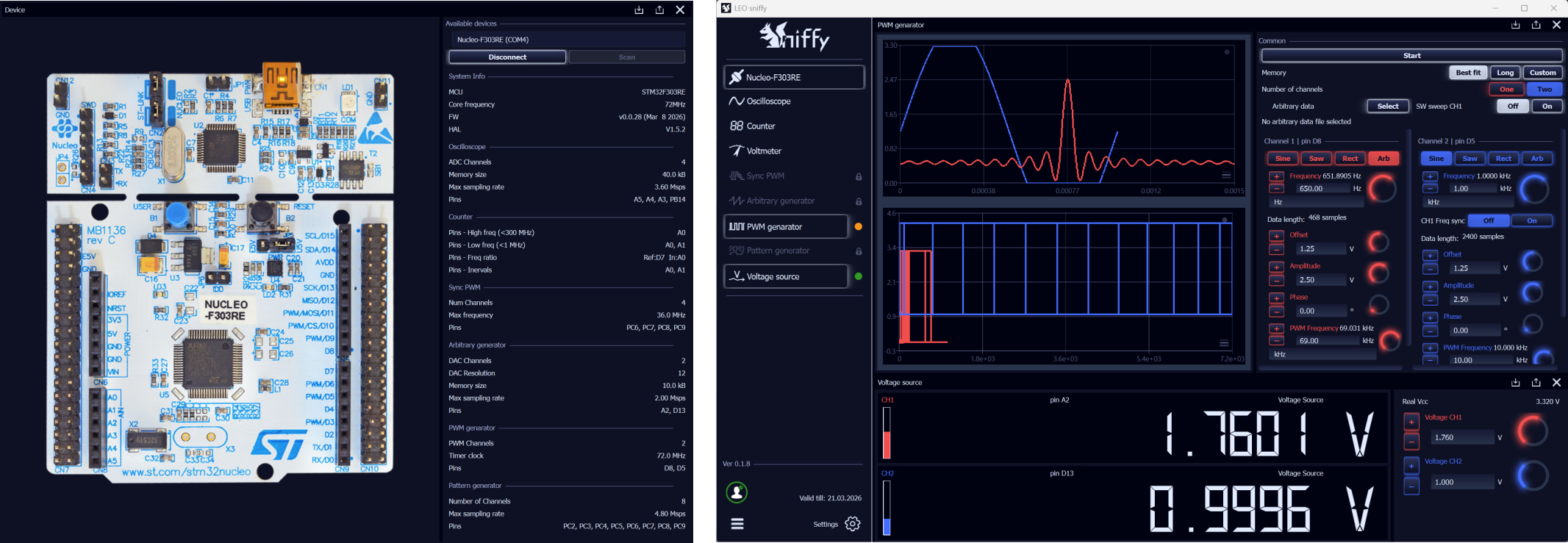

Tento modul promění hardware v programovatelný zdroj stejnosměrného napětí. Poskytuje rozhraní pro nastavení přesných výstupních napětí na více kanálech, což se hodí pro přímé napájení testovaných zařízení přímo z jednotky. Vizualizuje monitorování výstupu v reálném čase (“Real Vcc”) s nastavitelnými logickými omezeními a bezpečnostními limity.

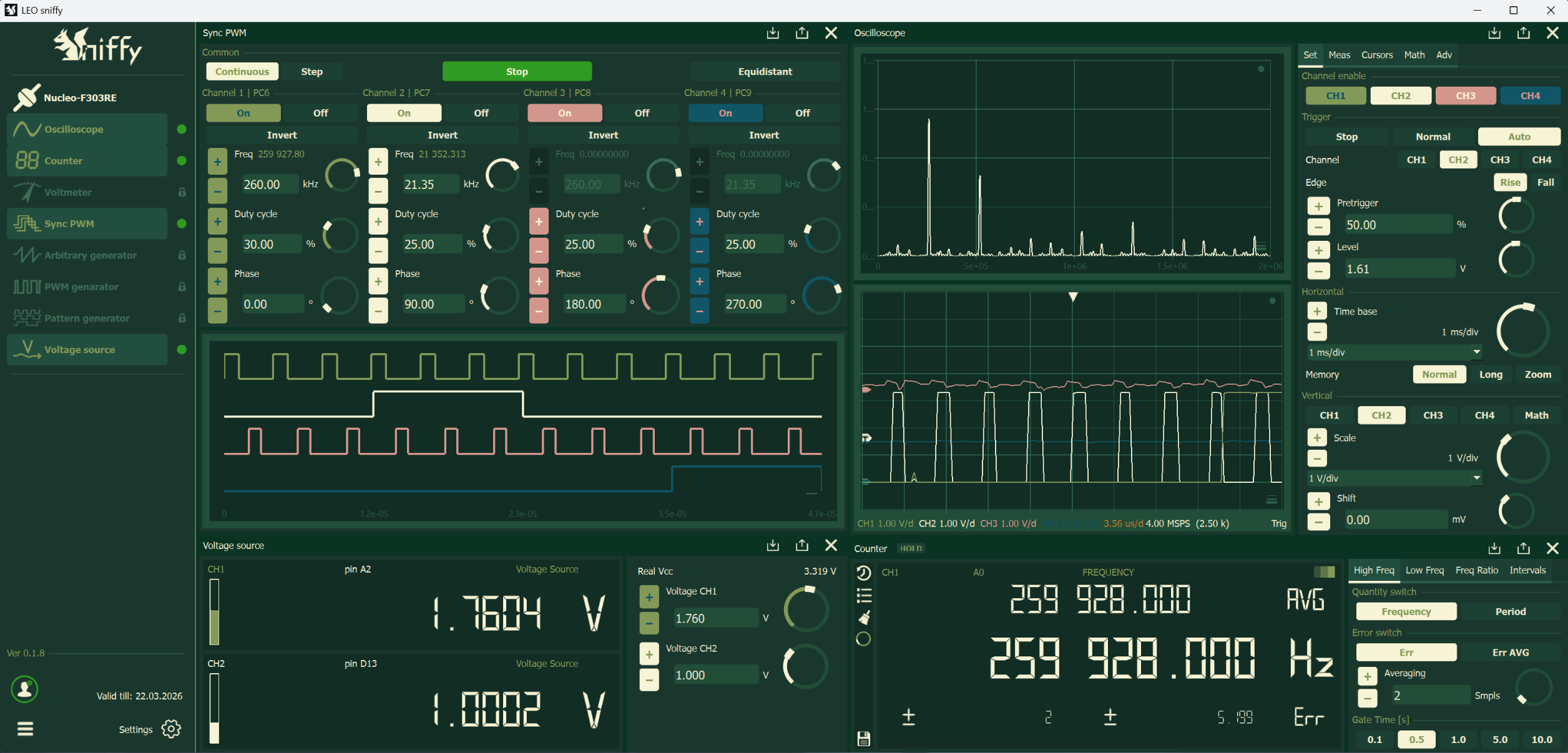

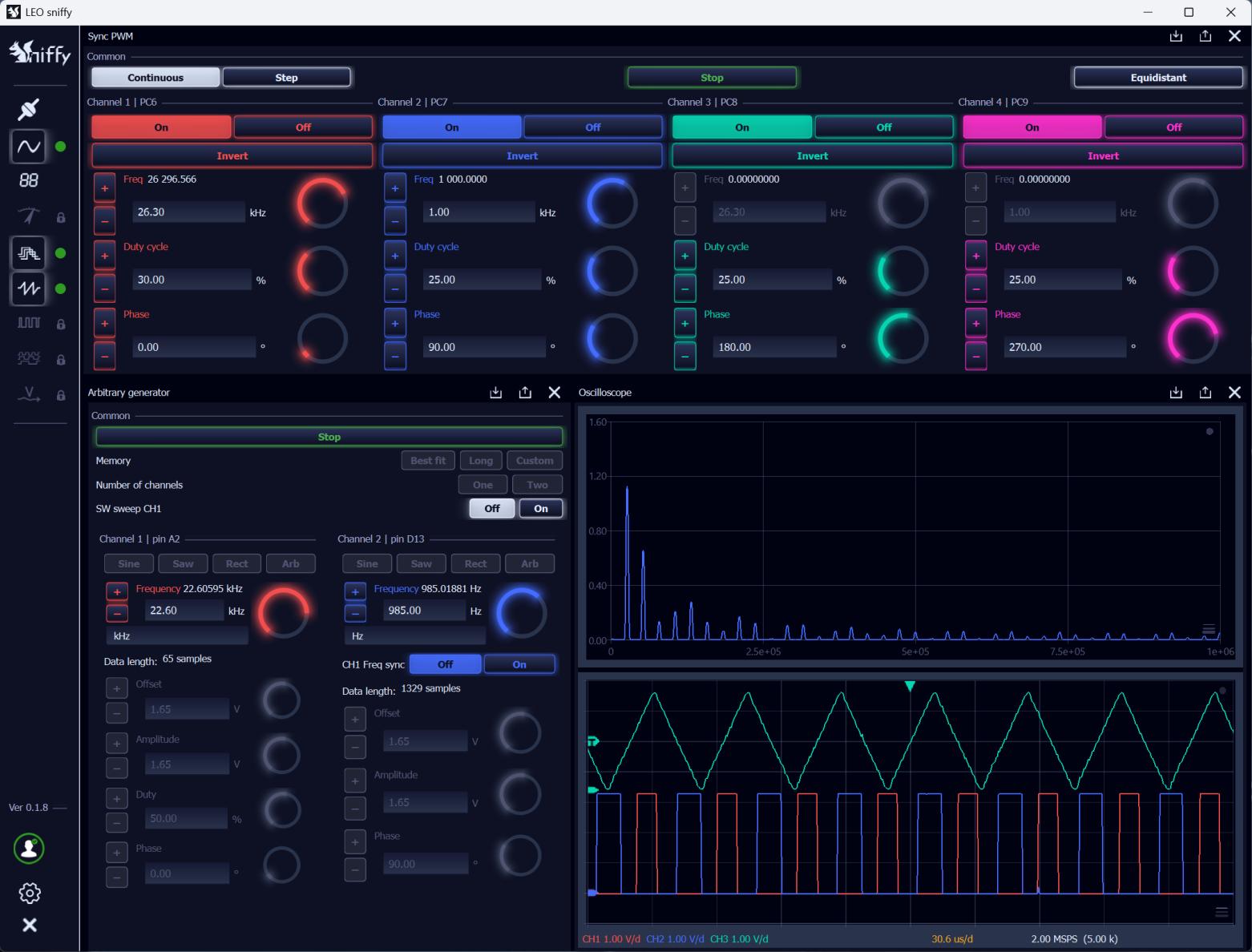

Specializovaný modul, který generuje více signálů pulzně šířkové modulace (PWM). Umožňuje přesné řízení střídy (Duty Cycle) a synchronizaci mezi kanály. Podporuje konfiguraci závislých kanálů, fázový posun a krokové režimy pro testování komutačních sekvencí.

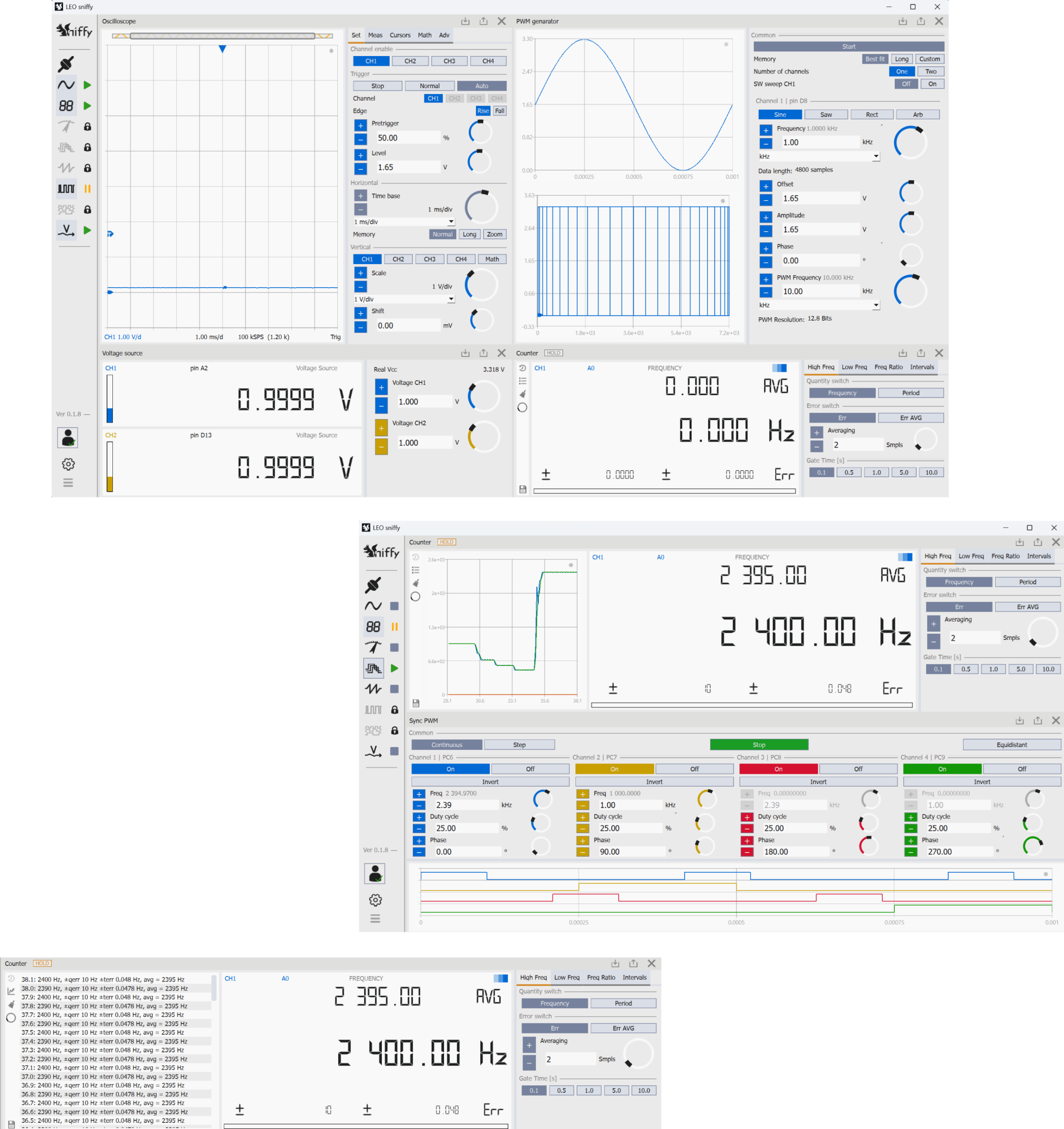

Specializovaný čítač frekvence a časových intervalů pro analýzu externích hodinových signálů. Je optimalizován pro různé frekvenční rozsahy, aby zajistil vysokou přesnost. Nabízí HF režim (přímé čítání) pro rychlé signály, LF režim (reciproční čítání) pro přesné měření frekvence a periody, TI režim pro měření časového intervalu a režim Ratio pro porovnání frekvencí mezi interním a externím kanálem.
Generátor vzorů slouží jako zdroj digitální logiky, užitečný pro testování digitálních obvodů a komunikačních sběrnic. Může budit výstupní piny předdefinovanými sekvencemi nebo algoritmickými vzory. Režimy zahrnují binární čítač, generátor Grayova kódu a uživatelsky definované sekvence pro vlastní logické stavy.
Tento modul generuje PWM signál, kde se střída (Duty Cycle) dynamicky mění v čase podle zvoleného předpisu. Změna střídy může probíhat podle standardních funkcí (Sinus, Trojúhelník, Obdélník) nebo podle vlastního libovolného signálu definovaného uživatelem. Umožňuje nezávislé nastavení nosné frekvence PWM a frekvence modulačního signálu.

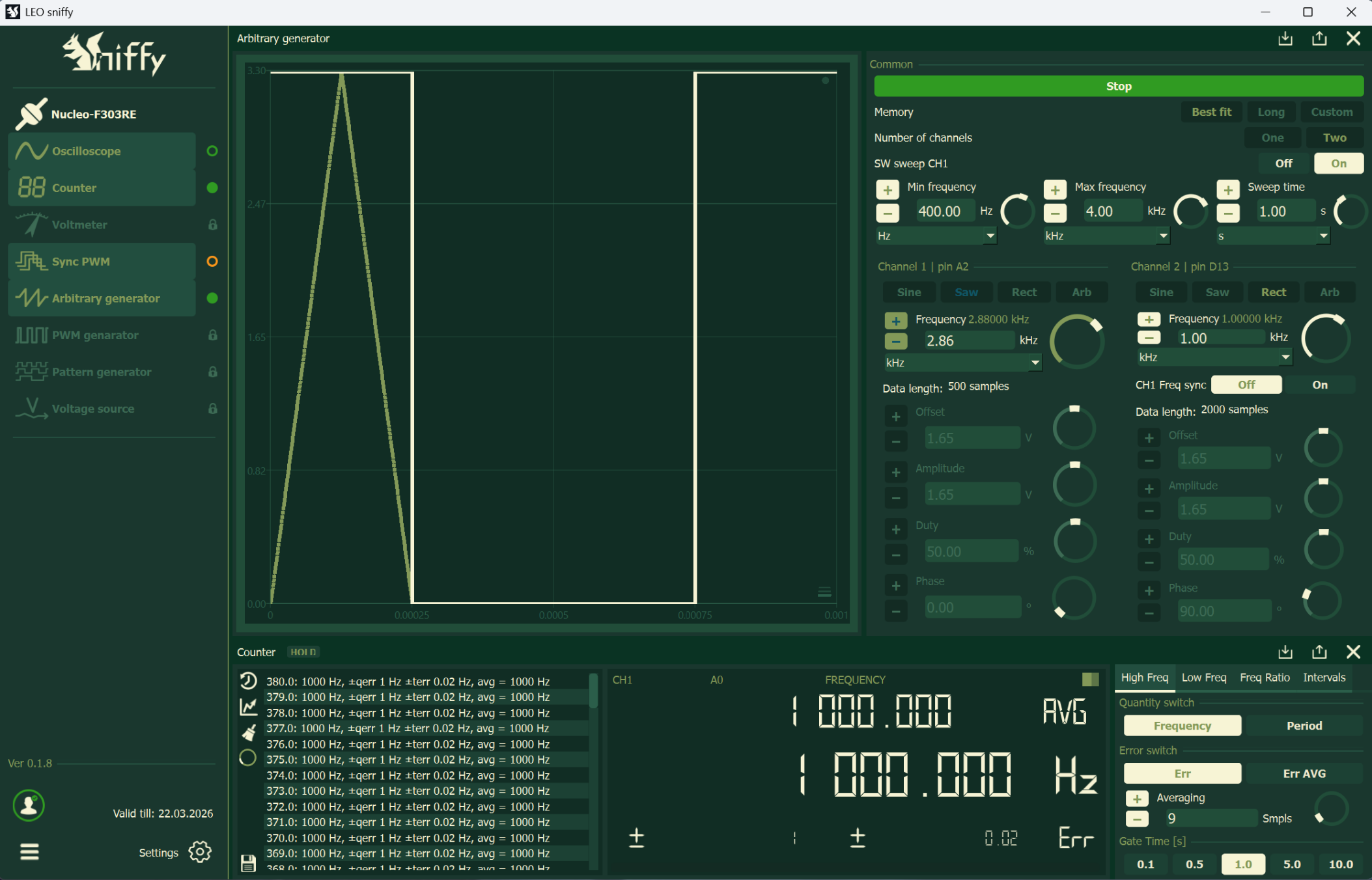

Tento modul funguje jako všestranný generátor funkcí schopný produkovat jak standardní průběhy (Sinus, Trojúhelník, Obdélník), tak vlastní libovolné signály. Uživatelé mohou jemně ladit frekvenci, amplitudu, offset a fázi pro každý kanál. Umožňuje import vlastních dat průběhů ze souborů CSV nebo TXT. Dále poskytuje funkci Sweep (přelaďování), která umožňuje generovat signál s plynule se měnící frekvencí, kde lze definovat počáteční a koncovou frekvenci (min/max) a dobu trvání cyklu (sweep time).
Designed for precise voltage measurement, the voltmeter features a clear numeric display similar to desktop instruments. It includes a history graph for tracking trends over time and a data logger for exporting long-term measurements to CSV files. It supports Min/Max value tracking, ripple measurement, and configurable averaging for smoothing noisy signals.

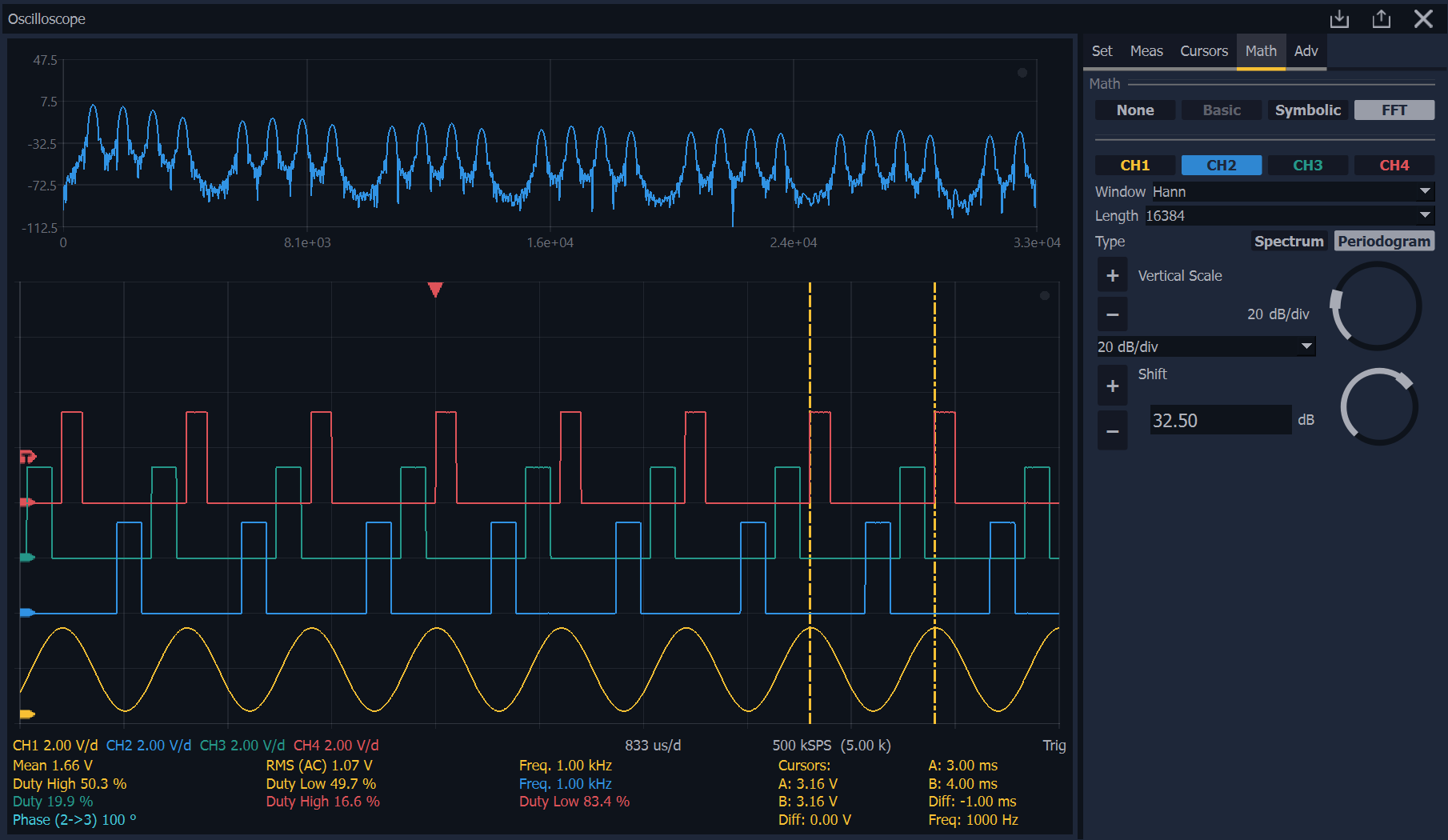

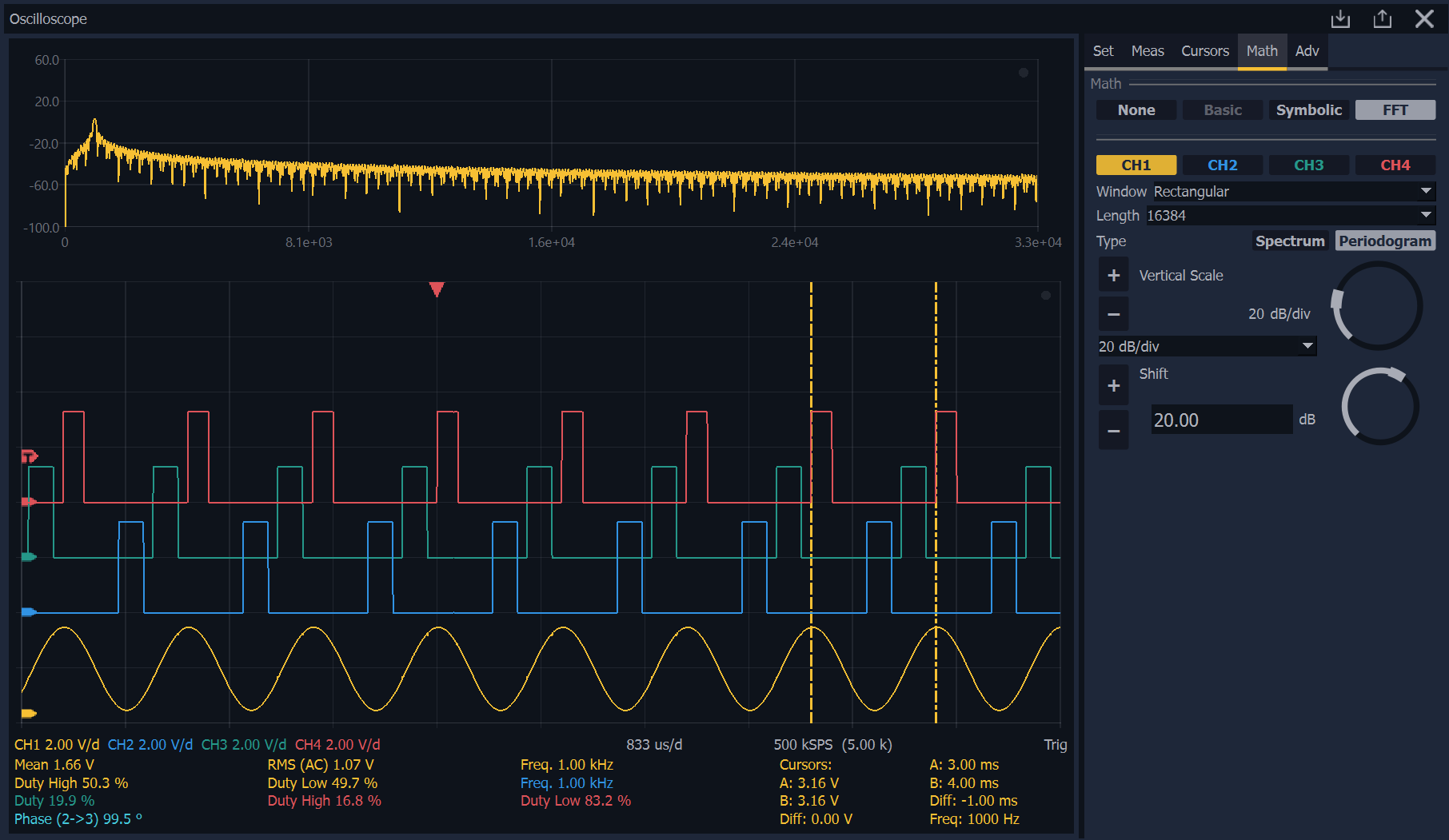

Osciloskop je hlavním nástrojem pro vizualizaci signálů v reálném čase a jejich analýzu, s podporou až 4 kanálů. Nabízí komplexní možnosti spouštění (Auto, Normal, Single) a nastavitelné časové základny i vertikální citlivosti. Zahrnuje automatická měření (RMS, Peak-to-Peak, Frekvence), ovládání kurzorů, spektrální analýzu FFT, režim XY (Lissajousovy obrazce) a symbolické matematické operace mezi kanály.
